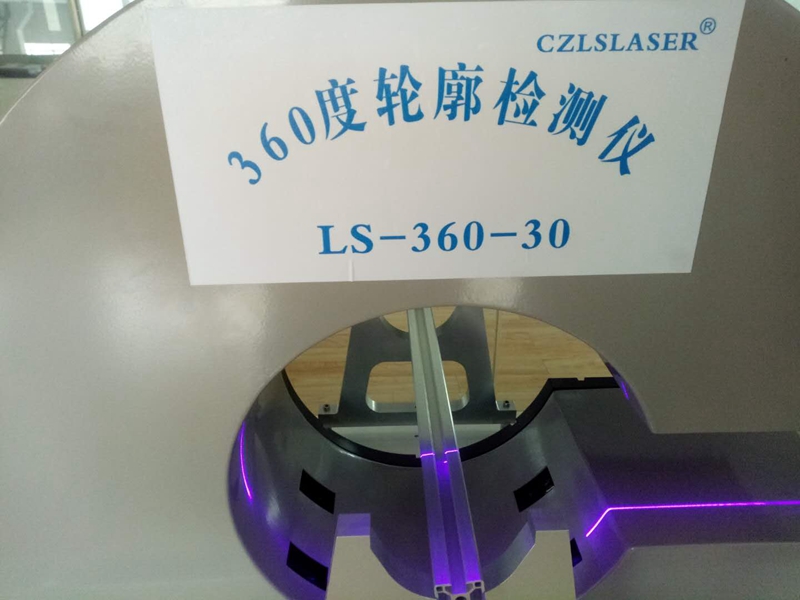

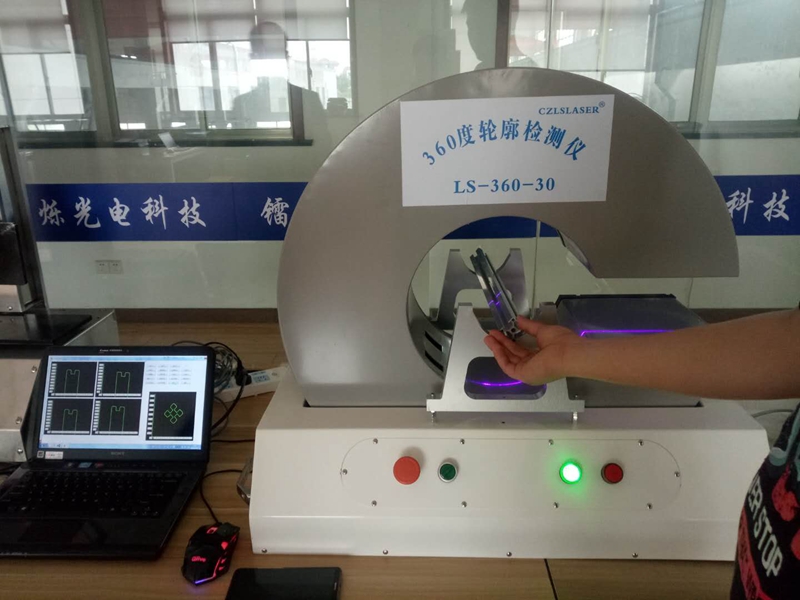

360度環形輪廓檢測儀(360 Degree Ring Profile Detector)

360度環形輪廓檢測儀產品特點:

可接受定制;

可自由調整高度;

適應多種產品類型;

無死角全方位檢測;

懸空非接觸測量;

可實現動態實時測量,比離線測量更精確;

可測算物體體積、輪廓,三維數據;

測量優勢

▲360度全方位檢測

▲藍色激光非接觸式測量,可測量柔軟物體

▲可實現動態在線檢測,比離線檢測更精準

▲可測算物體的體積,三維數據

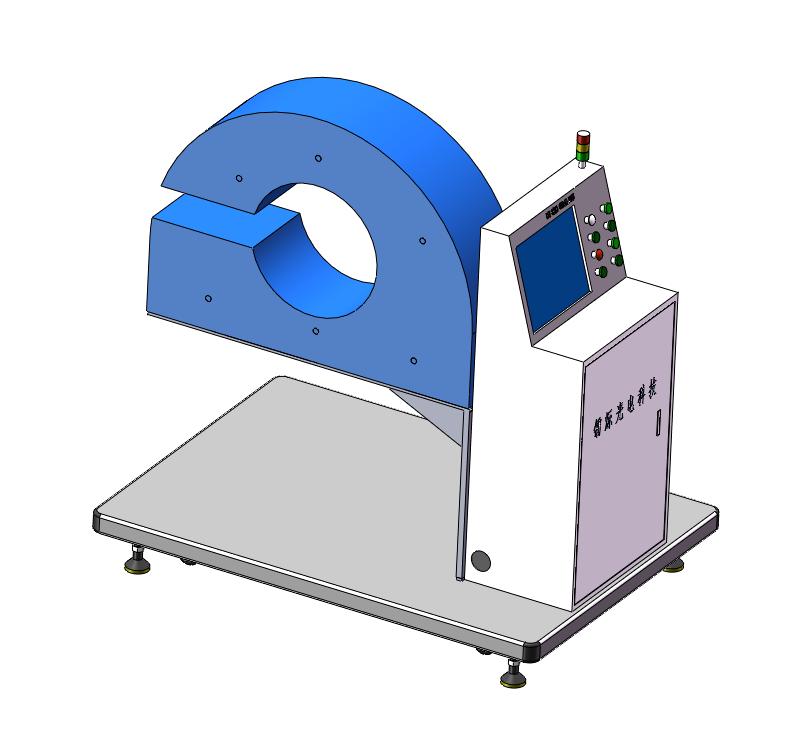

▲側面開口設計,更換產品更加便捷

▲數據采集,保存方便,可與自動化設備配合使用

功能介紹

LS-C360系列輪廓尺寸測量儀,是一款在線式、實時、非接觸測量系統,用于持續監控復雜形狀的關鍵表面輪廓尺寸,例如鋁材,膠體、陶瓷、塑料、木塑復合材料擠壓型材、輥軋成型的金屬表面輪廓以及異形線纜。

測量儀實時獲得物體輪廓周圍上千個數據點,并且將其與標準模板進行匹配,提取諸如寬度、厚度、間隙、半徑以及角度等關鍵測量參數。將其與標準模板進行比較,持續監視關鍵尺寸,從而降低廢品率,提高品質,快速回收成本

工作原理

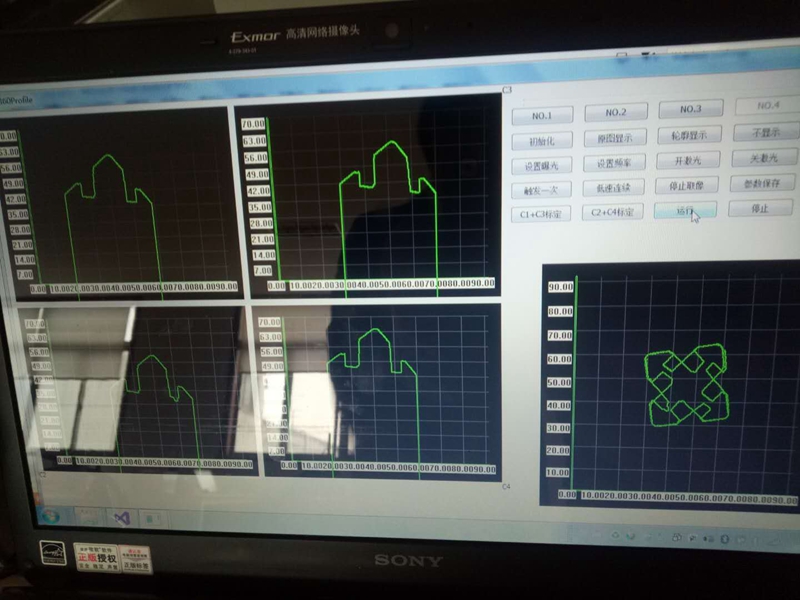

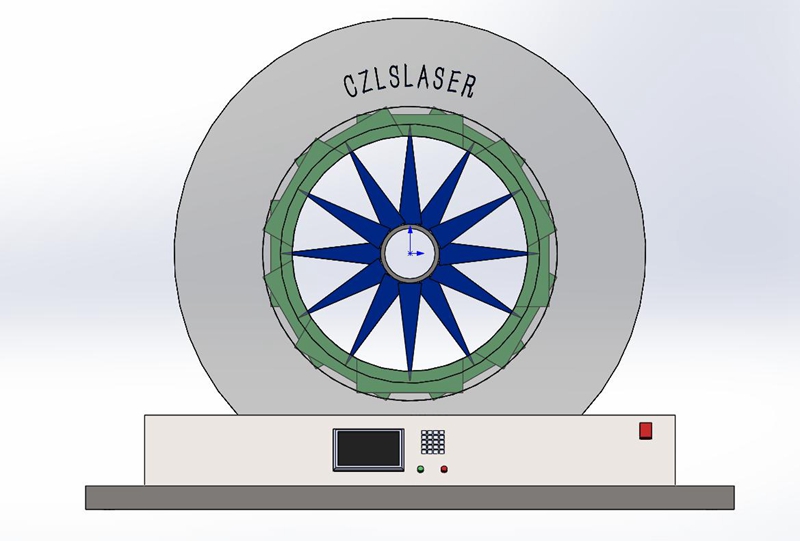

LS-C360系列輪廓尺寸測量儀,將3個及以上傳感器圍著同一圓心,從環形的不同角度進行安裝。測量工件放到測量系統中心,由傳感器發射的激光360度覆蓋工件一周,每個傳感器測量工件的一部分輪廓。傳感器組將工件輪廓無死角測量,最終通過軟件將幾個測量圖拼合起來,生成工件的截面輪廓。

應用領域

▲鋁材,鋼材等金屬材料

▲膠體,塑料等柔軟材料

▲陶瓷等易碎材料

▲電線,非標線纜線束

性能指標

型號

LS-C360-20

LS-C360-50

LS-C360-90

LS-C360-150

測量范圍

圓形物體:直徑20mm

正方形物體:邊長20mm

圓形物體:直徑50mm

正方形物體:邊長50mm

圓形物體:直徑90mm

正方形物體:邊長70mm

圓形物體:直徑150mm

正方形物體:邊長150mm



測量分辨率

0.028mm

0.056mm

0.122mm

0.191mm



測量精度

0.05mm

0.185mm

0.245mm

0.390mm



測量速度

可選,每秒200個輪廓(典型)



通訊接口

數字輸出;以太網



電源

AC 220V@2A



激光等級

3R



激光類型

藍色半導體激光器



工作環境

溫度10-40攝氏度  濕度10-90%(不結露)
