焊縫跟蹤和焊縫尋位的區別詳細分析

日期:2025-03-07 11:08:39

焊縫跟蹤和焊縫尋位的區別詳細分析

焊縫跟蹤和焊縫尋位是焊接自動化中的兩個關鍵概念,盡管它們常被混淆,但各自在焊接過程中扮演不同的角色。以下從多個維度進行詳細對比分析:

1. 定義與核心目的

  • 焊縫跟蹤
    定義:在焊接過程中實時檢測焊縫位置,動態調整焊槍或工具路徑,確保焊接軌跡與實際焊縫一致。
    目的:實時糾偏,應對焊接過程中的動態變化(如熱變形、裝配誤差),保證焊接質量。

  • 焊縫尋位
    定義:在焊接開始前,通過掃描或探測確定焊縫的初始位置、形狀及走向,為后續焊接提供基準路徑。
    目的:解決工件定位誤差或夾具偏差問題,確保焊接路徑的初始準確性。

2. 功能差異

維度焊縫跟蹤焊縫尋位
時間階段焊接過程中實時進行焊接開始前的準備階段
核心功能動態糾偏,適應實時變化靜態定位,建立初始路徑
應對問題熱變形、裝配誤差、動態干擾工件安裝偏差、初始定位不精確
調整頻率高頻連續調整(如每秒數十次)單次或低頻調整(焊接前一次性完成)

3. 技術手段對比

  • 傳感器類型

    • 焊縫跟蹤:需高動態響應傳感器(如高速激光掃描儀),實時反饋數據至控制系統。

    • 焊縫尋位:可能采用接觸式焊縫尋位或者是視覺焊縫尋位。

    • 共同點:均可能使用激光掃描、視覺系統、電弧傳感或觸覺探頭。

    • 差異點:焊縫跟蹤是實時的,焊縫尋位是在焊接前。

  • 控制邏輯

    • 跟蹤:閉環控制系統,實時反饋+動態調整。

    • 尋位:開環或半閉環系統,基于預掃描數據生成固定路徑。

4. 應用場景

  • 焊縫跟蹤

    • 長焊縫、復雜軌跡(如曲線焊縫)。

    • 工件易受熱變形(如薄板焊接)。

    • 高精度要求的領域(航空航天、核電管道)。

  • 焊縫尋位

    • 工件初始位置不確定(如柔性裝配線)。

    • 批量生產中快速定位不同規格工件(如汽車零部件焊接)。

    • 需補償夾具誤差的場景。

5. 技術要求

維度焊縫跟蹤焊縫尋位
實時性極高(毫秒級響應)中等(秒級完成掃描)
精度較高(亞毫米級)極高(微米級,確保路徑起點準確)
系統復雜度復雜(需動態控制算法)相對簡單(路徑規劃為主)
數據處理實時信號處理與快速決策離線建模或全局路徑優化

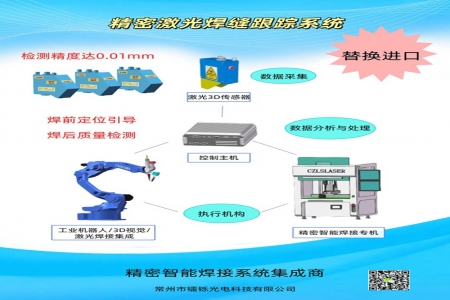

6. 系統組成差異

  • 焊縫跟蹤系統

    • 動態傳感器(如高速激光掃描頭)。

    • 實時控制器(如PLC或嵌入式系統)。

    • 執行機構(伺服電機、機械臂等)。

  • 焊縫尋位系統

    • 高精度掃描設備(如3D相機或激光雷達)。

    • 路徑規劃軟件(生成初始焊接路徑)。

    • 標定模塊(補償傳感器與焊槍的位置偏差)。

7. 優缺點分析

  • 焊縫跟蹤

    • 優點:適應性強,可處理動態干擾,提升良品率。

    • 缺點:系統復雜,成本高,對算法魯棒性要求高。

  • 焊縫尋位

    • 優點:簡化焊接路徑編程,提升初始定位效率。

    • 缺點:無法應對焊接過程中的突發偏差,依賴預掃描精度。

8. 協同應用案例

在實際自動化焊接系統中,二者常結合使用:

  1. 先尋位:掃描確定焊縫初始位置,生成基準路徑。

  2. 后跟蹤:焊接過程中實時監測并調整路徑,補償熱變形等誤差。
    例如,在船舶焊接中,先通過激光尋位確定鋼板接縫,焊接過程中通過電弧跟蹤實時糾偏。
